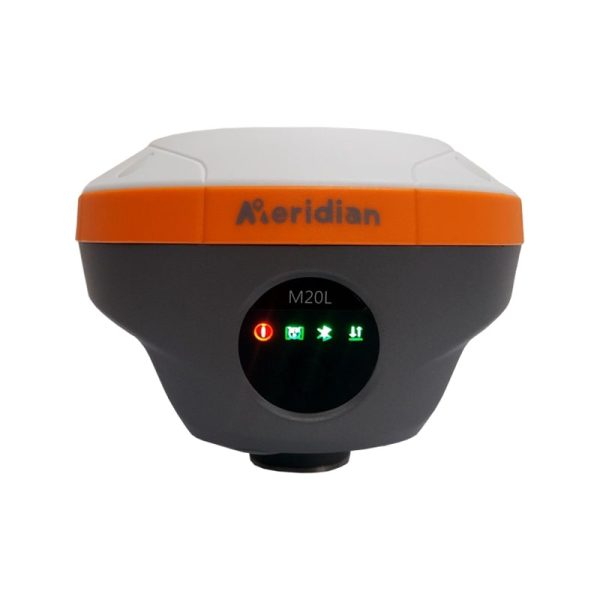

Máy GPS 2 Tần Số RTK Meridian M20L

Máy GPS RTK công nghệ tiên tiến, không chỉ có hiệu năng cao, ổn định, mà còn giúp người dùng đo đạc những điểm khó với tới như khảo sát đường sông, trụ cầu,…

1408 kênh – thu tín hiệu từ mọi hệ vệ tinh
Bù nghiêng 120 độ
Radio trong công suất lớn – phát xa 15km
Đo gián tiếp bắng tia lazer
Chế độ AR stake out

Yêu cầu tư vấn & báo giá Meridian M20L

Description

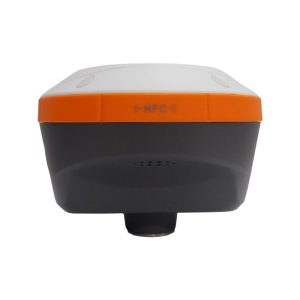

Máy RTK Meridian M20L là bộ thu tín hiệu vệ tinh GNSS kết hợp công nghệ tiên tiền: Camera, IMU, laser, 4G. Nó mang lại khả năng đo đạc, định vị chính xác, hiệu quả cao. Bên cạnh đó, những công nghệ hàng đầu tích hợp giúp người dùng xử lý các điểm đo khó một cách dễ dàng.

Điểm nổi bật của máy RTK Meridian M20L

Hiệu suất GNSS mạnh mẽ

Với 1408 kênh, Meridian M20L theo dõi tín hiệu từ mọi hệ vệ tinh: BDS, GPS, Galileo, QZSS, SBAS mang lại độ chính xác cao trong quá trình đo đạc.

Đo nghiêng 120 độ

Những dòng máy RTK hiện tại được trang bị IMU cho phép đo nghiêng tới 90 độ. Tuy nhiên, Meridian M20L cho phép đo nghiêng 120 độ, giúp dễ dàng đo các điểm khó như trên tường, thân cây, hoặc các điểm không với tới.

Công nghệ đo laser tiên tiến

Với công nghệ này, người dùng có thể đo điểm mà không cần đặt sào máy tới vị trí điểm đó. Độ chính xác khi sử dụng chế độ đo laser tuy thấp hơn đôi chút nhưng mang lại sự tiện lợi lớn cho người dùng.

AR stakeout

Camera HD tích hợp trên thân máy tạo điều kiện dễ dàng cho người dùng khi phải tìm điểm trên thực địa. Người dùng chì việc đi theo hướng dẫn trên màn hình sổ tay, tiết kiệm nhiều thời gian trong quá trình làm việc.

Radio trong công suất lớn

Được trang bị radio trong công suất 2W, giúp phát tín hiệu trong khoảng cách lên tới 15km. Sử dụng Meridian M20L, người dùng không cần mang theo radio ngoài cồng kềnh nếu diện tích khu đo không quá khổng lồ.

Thông số kỹ thuật chi tiết

Thông số GNSS

Số kênh	1408
BDS	B1I，B2I，B3I，B1C，B2a，B2b*
GPS	L1 C/A，L1C*，L2P(Y)，L2C，L5
GLONASS	L1，L2，L3*
GALILEO	E1，E5a，E5b，E6*
QZSS	L1， L2，L5，L6*
SBAS	L5*
NavIC(IRNSS)*	L1， L2，L5
L-band	B2b PPP (Chỉ dành cho khu vực châu Á Thái Bình Dương)
Định dạng dữ liệu	CMR, CMR+, RTCM2.X, RTCM3.X
Dữ liệu đầu ra	NMEA-0183, RINEX, TXT
Tốc độ cập nhật	Up to 20Hz
Thời gian chụp lại	<1s
Khởi tạo lạnh	<40s

Hiệu suất định vị

Đô đơn (RMS)	H: 1.5m \| V: 3.0m
DGPS (RMS)	H: 0.4m \| V: 0.8m
RTK (RMS)	H: ±(8mm+1×10-6·D)
RTK (RMS)	V: ±(15mm+1×10-6·D)
Độ chính xác tốc độ (RMS)	0.03m/s
Đo tĩnh (RMS)	H: ± (2.5mm+0.5-6·D)
Đo tĩnh (RMS)	V: ± (5mm+0.5-6·D)
Thời gian chính xác (RMS)	20ns
Độ chính xác laser (RMS)	≤ ±(8mm+4mm/m) nghiêng ≤30°
Độ chính xác tốc độ	≥0.03m/s
Độ chính xác đo nghiêng	≤2cm(nghiêng≤60°, lên tới 120°)
Tần số cập nhật IMU	200Hz

Kết nối

Bluetooth	V2.1+EDR/V4.0 Dual Mode
WiFi	802.11 a/b/g/n/ac
Internet	LTE FDD: B1/2/3/4/5/7/8/12/13/18/19/20/25/26/28
	LTE TDD: B38/39/40/41
	WCDMA: B1/2/4/5/6/8/19
	GSM: B2/3/5/8
Bộ nhớ	lên tới 64GB
Radio trong	Công suất:2W(37±1dBm) 1W(30±1dBm)
	Tần số: 410~470MHz
	Giao thức: TRIMTALK, TRIMMK3, SOUTH, TRANSEOT, SATEL, MeridianLink optional
	Air Baud Rate: 9600, 19200

Thông số nguồn

Thông số	7.4V，Pin sạc lithium-ion 7000mAh
Thời gian hoạt động	Đo RTK: thông thường 22 giờ
Thời gian hoạt động	Đo tĩnh Static: Thông thường 30 giờ
Sạc	USB PD 15V/2A

Môi trường

Nhiệt độ hoạt động	-40°C~+85°C
Nhiệt độ bảo quản	-55°C~+85°C
Chống sốc	Chịu lực rơi từ độ cao 2m xuống nền bê tông
Chống bụi nước	IP67

Định dạng dữ liệu

AR Camera	500 MegaPixel, góc nhìn rộng, hỗ trợ tìm điểm trực tiếp
Camera hỗ trợ laser	500 MegaPixel, góc nhìn rộng, hỗ trợ nhắm và định hướng tia laser
Giao diện I/O	1× cổng USB type-C; 1 × cổng ăn-ten SMA; 1× SIM; 1 × cổng 5 pin LEMO
Kích thước	119mm×119mm×76mm
Trọng lượng	662g
