Người dùng luôn biết tới eSurvey e600 là một trong những máy đo RTK cao cấp trên thị trường khảo sát, trắc địa bởi sở hữu tất cả các tính năng hàng đầu.
Giới thiệu tổng quan về máy GPS 2 tần eSurvey e600
Hình dáng & kích thước
Máy đo RTK eSurvey e600 sở hữu hình dáng tương đối đặc biệt với đường nét nam tính. Kết cấu của máy mang lại cảm giác hiện đại, cao cấp nhưng lại khá nhỏ gọn khi chỉ có kích thước Φ156 mm x 76 mm, có thể cầm nắm trong lòng bàn tay.
Trọng lượng của sản phẩm này đạt 1.3kg khi lắp đủ 2 pin hoặc 1.1kg khi không có pin.
Điều này mang lại ý nghĩa lớn trong các cuộc khảo sát tại khu vực có địa hình phức tạp, người dùng có thể dễ dàng mang theo.
Các cổng giao tiếp trên thân máy
Bơi luôn được đặt lên sào cao hơn đầu người, nên các cổng giao tiếp trên thân eSurvey e600 được bố trí bên dưới của máy, cụ thể là:
- 1 – Khóa lắp pin
- 2 – Cổng ăng-ten UHF
- 3 – Cổng 5 Pin sử dụng để kết nối radio & nguồn ngoài
- 4 – Cổng 7 Pin sử dụng để Tải dữ liệu và NMEA đầu ra
- 5 – Loa ngoài
- 6 – Vị trí nắp đậy của 2 pin
- 7 – Khe cắm thể nhớ TF
- 8 – Khe cắm Micro SIM Card
** Khe cắm TF và khe cắm Micro SIM nằm ở bên trong nắp pin A (Phải mở hẳn Pin ra mới thấy được)
Khu vực nút nguồn và đèn tín hiệu

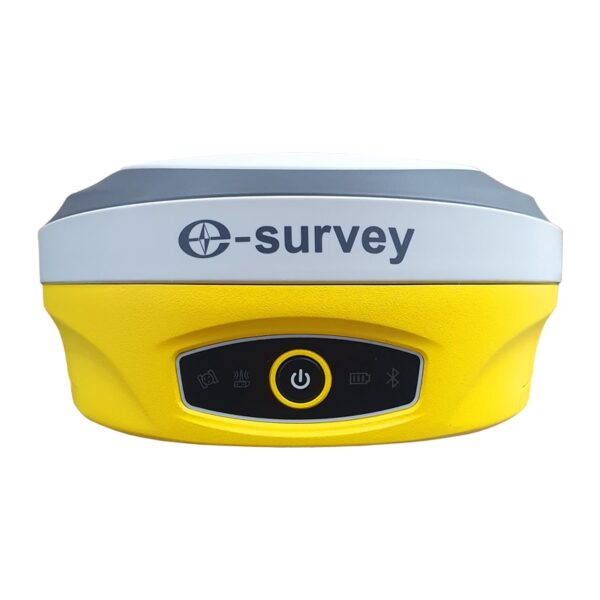

Hộp đèn tín hiệu và nút khởi động phía trước thân máy eSurvey e600
eSurvey e600 được vận hành bởi sổ tay điện tử P8II và phần mềm SurPad, tuy nhiên nút bấm duy nhất trên thân máy cũng có tác dụng:
- Để khởi động: Ấn giữ 2 giây
- Để tắt máy: Ấn giữ 2 giây đến khi nghe âm thanh “Power Off” rồi ấn thêm lần nữa để xác nhận
- Để nghe thông tin tình trạng máy: Ấn khi máy đang chạy
- Để máy tự kiểm tra: Ấn giữ 2 giây đến khi nghe âm thanh “Power Off” rồi ấn giữ thêm 3 giây cho đến khi nghe tâm thanh “Self-check”
Ý nghĩa của đèn tín hiệu: Cần nắm rõ để biết tình trạng hiện tại của thiết bị, qua đó đưa ra giải pháp phù hợp:
Đèn tín hiệu vệ tinh
- Tắt: không thu được tín hiệu tinh
- Đèn nháy đỏ: nhận vệ tinh nhưng không FIXED
- Màu xanh lục: đã FIXED
- Đèn nháy đỏ và xanh lá cây xen kẽ: bo mạch chủ khác thường
Đèn báo liên kết dữ liệu
- Màu xanh: liên kết dữ liệu đã sẵn sàng để bắt đầu
- Màu xanh lục nhấp nháy: đang truyền dữ liệu
- Màu xanh lam: chế độ ghi dữ liệu thô
Đèn báo pin
- Màu xanh lục: mức pin giữa 30% ~ 100%
- Màu xanh lục nhấp nháy: mức pin giữa 10% ~ 30%
- Đèn nháy đỏ: mức pin dưới 10%
Đèn báo bluetooth
- Tắt: không có kết nối Bluetooth
- Màu xanh lam đậm: có kết nối Bluetooth
Pin của máy RTK eSurvey e600
Khác với sản phẩm thông thường, eSurvey e600 sở hữu 2 khối pin rời và hoàn toàn có khả năng hoạt động chỉ với 1 pin. Điều này có nghĩa là người dùng có thể đồng thời vừa sạc 1 pin vừa sử dụng 1 pin, duy trì khả năng hoạt động 24h ngoài thực địa.
2 khối pin rời tháo lắp dễ dàng của eSurvey e600
Các tính năng nổi bật của máy RTK eSurvey e600
eSurvey e600 có giá thành cao hơn cũng đồng nghĩa với việc sở hữu toàn bộ các tính năng cao cấp.
Khả năng định vị
Sử dụng main chủ Hemisphere, eSurvey e600 với 800 kênh thu cùng lúc tín hiệu của 8 hệ vệ tinh BDS, GPS, Glonass, Galileo, QZSS, IRNSS, L-band, SBAS. Máy có khả năng định vị điểm chính xác, ổn định và tin cậy.
Sai số ở các chế độ đo thường sử dụng:
- Đo tĩnh: H：2.5 mm + 0.1 ppm; V： 3.5 mm + 0.4 ppm
- Đo RTK: H: 8 mm + 1 ppm; V： 15 mm + 1 ppm
Thực tế cho thấy, người dùng luôn yên tâm khi sử dụng eSurvey e600 cho tất cả các hạng mục công việc: Đo RTK, thiết lập mốc khống chế, trắc ngang, trắc dọc, hàng hải….
Điểm nổi bật của eSurvey e600 là khả năng đo dưới tán cây rậm rạp, đi do rừng tiện lợi, tiết kiệm chi phí khảo sát tối đa.
Tính năng định vị khi không thể dựng thẳng sào
Tích hợp cảm biến nghiêng IMU công nghệ MEMS tiên tiến, người dùng có thể sử định vị điểm ngay cả khi sào máy không dựng thẳng.
- Khởi tạo 1 lần bấm, duy trì trong suốt quá trình làm việc
- Có thể sử dụng khi bố trí điểm
- Hỗ trợ tối đa 30° hoặc 60° (Mức phí khác nhau)
- Sai số dưới 3cm
- Không bị từ trường làm ảnh hưởng
Mặc dù mang lại sự tiện lợi đáng kế, nhưng độ chính xác khi đo nghiêng bị giảm đi. Người dùng được khuyến cáo chỉ bật tính năng IMU khi cần thiết.
Tính năng đo đạc không cần kết nối trạm Base hoặc Cors
Bởi theo thu được tín hiệu từ hệ vệ tinh L-band, nên eSurvey e600 và các máy đo RTK hãng eSurvey có thể đăng ký sử dụng dịch vụ hiệu chỉnh tín hiệu toàn cầu Atlas. Dịch vụ này giúp máy định vị chính xác tới hàng centimet mà không cần kết nối trạm Base hoặc trạm Cors.
- Atlas basic: 50cm 95% (10cm RMS)
- Atlas H30: 30cm 95% (15cm RMS)
- Atlas H10: 8cm 95% (4cm RMS)
Dịch vụ này thực sự hữu ích cho ngành hàng hải, hoặc các cuộc đo đạc viễn thám.
Tính năng aRTK
Cũng được phát triển bởi Atlas, nhưng aRTK lại được tích hợp sẵn và sử dụng miễn phí.
Khi mất tín hiệu từ trạm Cors hoặc trạm Base vì một lý do nào đó, người dùng có thể bật aRTK lên và tiếp tục đo đạc trong khoảng thời gian ngắn trong khi chờ kết nối lại.
Điều này giúp ích khá nhiều bởi đôi khi người dùng cần đến nó để tiết kiệm thời gian chết.
Các kết nối của máy GPS 2 tần eSurvey e600
Máy eSurvey có đầy đủ các phương thức kết nối cần thiết, thậm chí còn hiện đại so với các dòng máy cùng phân khúc.
Kết nối radio
Sử dụng để đo Radio khi thực hiện khảo sát ở khu vực hẻo lánh, sóng 3G, 4G không ổn định.
- Loại: TX & RX (Cả thu và phát)
- Tần số: 410 – 470 MHz, 902.4~928MHz
- Giãn kênh: 12.5 KHz / 25 KHz
- Côn suất phát: 0.5 W / 1 W
- Tầm xa: 3 – 5 km
Kết nối 3G, 4G
Sử dụng sim Micro để kết nối 3G, 4G tiện lợi cho việc đo đạc sử dụng trạm Cors hoặc trạm Base ở các khu vực sóng khỏe.
Lưu ý: Quý khách mua thiết bị được cấp mã IP sử dụng 3G miễn phí trọn đời.
Kết nối bluetooth
Sử dụng để liên kết sổ tay và thiết bị nhanh chóng, ổn định.
Kết nối wifi
Sử dụng để mở trình duyệt UI trên PC, máy tính bảng và Smart phone. Trình duyệt UI giúp kiểm tra tình trạng thiết bị, cấu hình chế độ làm việc, cập nhật firm ware & tải dữ liệu thô.
Khả năng chống chịu của eSurvey e600
Là thiết bị hoạt động ngoài trời, thậm chí là phải hoạt động tại các khu vực hẻo lánh, nên vấn đề về sức chống chịu rất quan trọng. Nhờ có lớp vỏ làm bằng hợp kim ma-giê cùng kết cấu kín, nên máy rất bền chắc.
Máy RTK eSurvey e600 được kiểm tra nhiều lần về độ chống chịu với nhiệt độ, nước, bụi, và đập trước khi tung ra thị trường.
Chống bụi nước IP67
- Chống thấm nước khi bị ngâm ở độ sâu 1m trong thời gian ngắn
- Chống bụi hoàn toàn
Chống va đập
Chịu được lực rơi từ sào 2m hoặc lực rơi tự do từ độ cao 1.2m xuống nền bê tông.
Chống nhiệt
- Nhiệt độ hoạt động: -30℃ ～ +65℃
- Nhiệt độ bảo quản: -40℃ ～ +80℃
Báo giá máy eSurvey E600
Chi tiết thông số máy RTK eSurvey e600
Thông số GNSS
Số kênh: 800
Theo dõi vệ tinh
- GPS: L1C/A , L1C, L1P, L2C, L2P, L
- BDS: B1I, B2I, B3I, B1C, B2a, B2b, ACEBOC
- GLONASS: G1, G2, G3
- GALILEO: E1, E5a, E5b, ALTBOC, E6
- QZSS: L1C/A, L1C, L2C, L5, LEX
- SBAS
- IRNSS
- L-BAND: ATLAS H10, H30, H50
Tốc độ cập nhật: 10 Hz – 50 Hz
Hiệu suất định vị
Thu tín hiệu: < 1 sec
Khởi tạo nóng: < 10 sec
Độ tin cậy: > 99.9%
Sai số đo tĩnh:
- H：2.5 mm + 0.1 ppm
- V：3.5 mm + 0.4 ppm
Sai số đo RTK:
- H: 8 mm + 1 ppm
- V：15 mm + 1 ppm
Mã vi sai H：0.25 m
SBAS H：0.3 m
Thông số nguồn
Loại pin 2 pin rời lithium-ion
Dung lượng: 7.2 V – 3400 mAh * 2
Điện áp 9~28 V DC, có chống sốc
Thời gian làm việc 10 giờ
Thời gian sạc 4 giờ
Thông số radio trong
Tần số 410 – 470 MHz, 902.4~928MHz
Giãn kênh 12.5 KHz / 25 KHz
Công suất phát 0.5 W / 1 W tùy chỉnh
Tầm xa 3 – 5 km
Kết nối
Bộ nhớ: 8GB, hỗ trợ tới 32GB
Cổng 5-pin: Kết nối radio và nguồn ngoài
Cổng 7-pin: Tải dữ liệu và NMEA đầu ra
SIM Card: Micro SIM card
Internet: Toàn cầu hỗ trợ GSM/GPRS/EDGE/LTE/UMTS/WCDMA
Bluetooth: V2.1+EDR / V4.1 Dual Mode, Class 2
WIFI: 802.11 b/g/n
WebUI: Cập nhật phần mềm, quản lý chế độ, Tải dữ liệu thô
Âm thanh: Âm thanh thông báo TTS
Bù nghiêng MEMS Hỗ trợ tới 30° hoặc 60° tùy chọn (Có thêm phí)
NMEA đầu ra GGA, ZDA, GSA, GSV, GST, VTG, RMC, GLL
Thông Số Vật lý
Kích thước: Φ156 mm x 76 mm
Trọng lượng: 1.3 Kg với 2 pin hoặc 1.1 Kg không pin
Nhiệt độ hoạt động: -30℃ ～ +65℃
Nhiệt độ bảo quản: -40℃ ～ +80℃
Chống bụi/nước: IP67
Chống sốc: Chịu lực rơi từ độ cao 1.2m xuống nền bê tông
Chống rung: Có
Chống ẩm: 100%
Đèn báo: Vệ tinh, dữ liệu, pin, bluetooth
Chứng chỉ: CE, FCC, IP67
