Ra mắt thị trường Việt Nam tháng 6 năm 2022, máy RTK Meridian M5 có giá cực tốt, đồng thời sở hữu thông số kỹ thuật cùng khả năng đo đạc ấn tượng. Đây là máy thu tín hiệu vệ tinh GNSS hứa hẹn được chào đón nhất thị trường đo đạc, khảo sát.
Tổng quan máy RTK Meridian M5

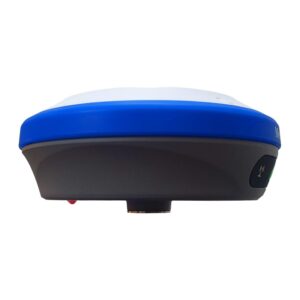

Hình dáng & kích thước
Máy GPS 2 tần số Meridian có kích thước khá nhỏ gọn φ 147.9*68mm, có thể cầm nắm dễ dàng trong lòng bàn tay cùng trọng lượng nhẹ nhàng 750g. Người dùng có thể dễ dàng mang theo trong quá trình di chuyển đo đạc, đặc biệt tiện dụng tại các địa hình phức tạp.
Chất liệu của thân máy là hợp kim Ma-giê, nhưng nắp trên thân máy lại làm bằng nhựa ABS/PC. Đây có thể coi là điểm trừ nhưng chấp nhận được ở tầm giá thấp.
Các cổng giao tiếp trên thân máy

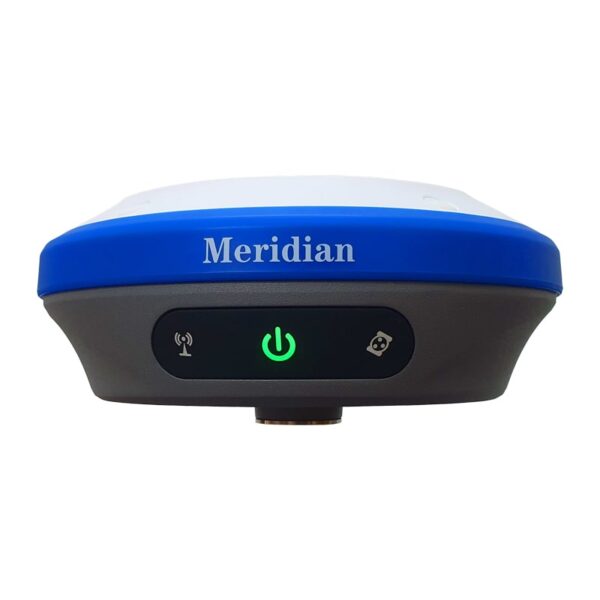

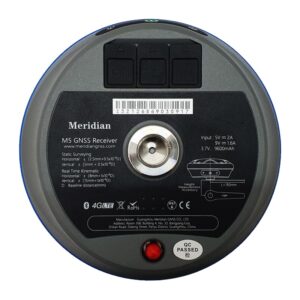

Các cổng giao tiếp được bố trí ở phần dưới của máy, trong khi các đèn tín hiệu và nút nguồn ở phía trước:
- 1 – Đén báo liên kết dữ liệu
- 2 – Nút nguồn
- 3 – Đèn báo vệ tinh
- 4 – Cổng 7 Pin kết nối radio ngoài
- 5 – Cổng sạc
- 6 – Khe SIM
- 7 – Cổng cắm ăng-ten UHF radio
Tính năng đo đạc, khảo sát máy RTK Meridian M5
Hiệu suất đo đạc
Sử dụng vi xử lý Qualcomm MDM9628 Cortex-A7, main chủ 800 kênh Hoặc 1400 phiên bản cao cấp), máy RTK Meridian M5 thu cùng lúc tín hiệu từ 6 hệ vệ tinh GPS, BDS, Glonass, Galileo, IRNSS, SBAS tại nhiều dải tần khác nhau.
Meridian M5 có khả năng định vị chính xác, ổn định và đáng tin cậy, hoàn toàn có khả năng thực hiện công tác đo RTK, đo tĩnh phục vụ công tác lập mốc, đo đạc bản đồ tỷ lệ 1/500, 1/1000, 1/2000…
- Sai số đo tĩnh: H: ± ( 2mm + 0.5ppm )RMS; V: ± ( 3mm + 0.5 ppm ) RMS
- Sai số đo RTK: H: ± ( 6mm + 1 ppm )RMS; V: ± ( 12mm + 1 ppm )RMS
Tính năng đo nghiêng 90°
Được tích hợp cảm biến IMU, người dùng có thể sử dụng Meridian M5 để thực hiện đo đạc tại các điểm không thể dựng thẳng sào.
- Khởi tạo trong một lần bấm
- Cảm biến được tích hợp sẵn, không mất thêm phí cho bản bù nghiêng
- Đo nghiêng tối đa 90°
- Sai số dưới 2cm
Lưu ý: Tính năng đo nghiêng làm tăng sai số, chỉ sử dụng khi cần thiết.
Các kết nối của máy RTK Meridian M5
Mặc dù có kích thước & trọng lượng nhỏ gọn, nhưng Meridian M5 được tích hợp đầy đủ các hình thức kết nối để làm việc một cách toàn diện:
Radio trong
- Công suất 1.5W tầm xa 5km
- Tần số 410 – 470mHz
- Giao thức: TRIMTALK, TRIMMK3, SOUTH, TRANSEOT
- Air Baud Rate: 9600, 19200
Kết nối bluetooh
Sử dụng Bluetooth để kết nối sổ tay điện tử & thiết bị nhanh chóng. Máy có chức năng kết nối 1 chạm NFC tiện lợi.
Kết nối internet
Sử dụng Sim internet tốc độ 3G, 4G để kết nối thiết bị với hệ thống trạm Cors và Base 3G tư nhân để đo đạc trong khu vực có sóng điện thoại.
Kết nối Wifi
Bản thân máy là một trạm phát wifi, giúp kết nối Meridian M5 với PC, máy tính bảng hoặc Smartphone để truy cập giao diện Web UI. Sử dụng Web UI để thiết lập chế độ, cập nhật firmware và tải dữ liệu thô.
Khả năng chống chịu của máy RTK Meridian M5
Phải làm việc ngoài trời trong mọi điều kiện thời tiết và địa hình phức tạp, Meridian M5 được thiết kế để chống chịu tốt với bụi, nước, nhiệt độ và các loại va đập không mong muốn.
Chống bụi/ nước IP68
- Chống bụi 100%
- Chống thấm nước khi bị ngâm ở độ sâu 1m trong thời gian ngắn
Chống va đập
- Chống rung
- Chịu được lực rơi từ sào 2m xuống nền bê tông
Chống nhiệt hiệu quả
- Nhiệt độ làm việc: -20°C~+70°C
- Nhiệt độ bảo quản: -40°C~+85°C
Báo giá máy RTK Meridian M5
Thông số kỹ thuật máy RTK Meridian M5
Nền tảng
- Vi xử lý: Qualcomm MDM9628 Cortex-A7
- Hệ điều hành: Linux
Thông số GNSS
- Số kênh: 800/1408 kênh
- GPS: L1C/A, L1P, L1C, L2P, L2C,L5
- GLONASS: G1, G2, G3
- BDS: B1I, B2I, B3I, B1C, B2a, B2b, ACEBOC
- GALILEO: E1, E5a, E5b, E6, ALTBOC
- QZSS: L1C/A, L1C, L2C, L5, LEX
- SBAS: L1, L5
- IRNSS: L5
- L-Band: Optional
- Định dạng dữ liệu: CMR, CMR+, RTCM2.X, RTCM3.X
- Dữ liệu đầu ra: NMEA-0183, RINEX, GNS
- Tốc độ cập nhât: 5Hz
- Thời gian ghi: dưới 1 giây
- Khởi tạo lạnh: Dưới 40 giây
Hiệu suất đo đạc
- Định vị độc lập (RMS): H: 1.5m; V: 3.0m
- DGPS (RMS): H: 0.4m; V: 0.8m
- Đo RTK: H: ± ( 6mm + 1 ppm )RMS; V: ± ( 12mm + 1 ppm )RMS
- Tốc độ chính xác (RMS): 0.03m/s
- Đo tĩnh: H: ± ( 2mm + 0.5ppm )RMS; V: ± ( 3mm + 0.5 ppm ) RMS
- Thời gian chính xác (RMS): 20ns
- Bù nghiêng: 90°, sai số dưới 2cm
Thông số nguồn
- Loại pin: Lithium-ion 7.2V dung lượng 13600mAh
- Thời gian đo: 15 giờ
- Thời gian sạc: 4 giờ
Kết nối
Bluetooth: V2.1+EDR/V4.0
Wifi: 802.11 a/b/g/n/ac
Internet:
- LTE FDD: B1/B3/B5/B8
- LTE TDD: B38/B39/B40/B41
- TD-SCDMA: B34/B39
- CDMA: BC0
- WCDMA: B1/B8
- GSM: 900/1800MHz
Bộ nhớ trong: 32GB
Radio trong:
- Công suất phát: 1.5W
- Tần số: 410~470MHz
- Giao thức: Satel, PCC, TrimTalk 450S, TrimMark III, South, HiTarget, Geotalk, Geomark
- Baud Rate: 9600, 19200
Thông số vật lý
- Chất liệu: Hợp kim nhôm, nắp trên bằng nhựa ABS/PC
- Kích thước: φ 147.9*68mm
- Trọng lượng: 750g
- Nhiệt độ hoạt động: -20°C~+70°C
- Nhiệt độ bảo quản: -40°C~+85°C
- Chống bụi/nước: IP68
- Chống sốc: Chịu được lực rơi từ sào 2m xuống nền bê tông
