Mới ra mắt năm 2021, nhưng máy thu tín hiệu vệ tinh GNSS Receiver eSurvey e200 đã nhanh chóng góp mặt trong các hạng mục công việc khảo sát đo vẽ bản đồ địa hình. Ngoại trừ việc không có tính năng phát radio trong, thì eSurvey e200 là một máy RTK khá toàn diện và nhận được sự đánh giá cao từ các chuyên gia trắc địa.

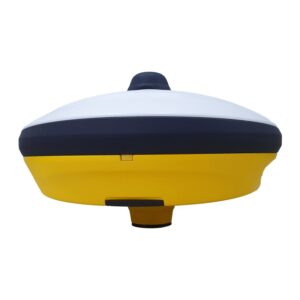

Giới thiệu tổng quan máy RTK eSurvey e200

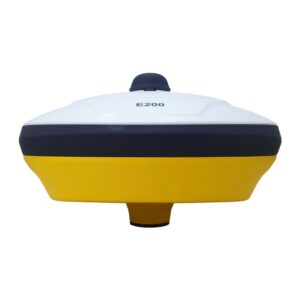

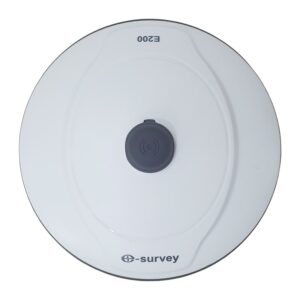

Về hình dàng & kích thước
Máy RTK eSurvey e200 có kích thước nhỏ gọn 152mm x 92mm, có thể cầm nắm dễ dàng trong lòng bàn tay. Trọng lượng của máy cũng chỉ 915g, dễ dàng mang theo trên mọi địa hình.

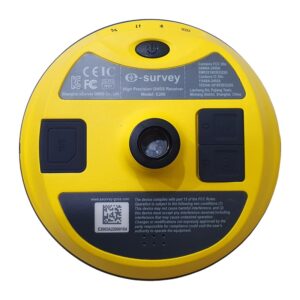

Bên ngoài của máy gồm nút bấm, đèn báo tín hiệu và các kết nối, cụ thể:
- 1 – Khe cắm ăng-ten UHF
- 2 – Đèn báo tình trạng máy
- 3 – Nút nguồn
- 4 – Cổng type-C dùng để sạc và truyền dữ liệu
- 5 – Cổng 5-pin dùng để kết nối radio ngoài
- 6 – Số seril của thiết bị
- 7 – Khe cắm Nano SIM
- 8 – Loa ngoài

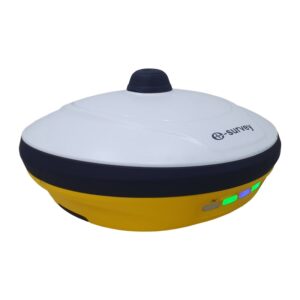

Ý nghĩa đèn báo trên thân máy GNSS Receiver eSurvey E200
Trong quá trình làm việc, cần để ý đến tín hiệu đèn báo trên thân máy để nắm bắt được tình trạng hiện tại của thiết bị để có phương án giải quyết tốt nhất.
Có 4 đèn báo trên thân máy với ý nghĩa như sau:
Đèn báo vệ tinh
- Tắt: Không thu được tín hiệu
- Xanh lá cây: Đã fixed
- Nháy đỏ: Thu được tín hiệu vệ tinh nhưng không fixed
- Nháy xanh lá cây: Đang tính giải pháp fixed
- Nháy xanh & đỏ lần lượt: Main board của máy khác thường
Đèn báo trạng thái liên kết dữ liệu
- Màu xanh lá cây: liên kết dữ liệu đã sẵn sàng để bắt đầu
- Màu xanh lục nhấp nháy: datalink đang truyền dữ liệu bình thường
- Màu xanh lam nhấp nháy: ánh sáng nhấp nháy theo khoảng thời gian với việc ghi dữ liệu thô được kích hoạt
Đèn báo trạng thái bluetooth
- Tắt: Bluetooth không được kết nối
- Xanh lam: Đã kết nối Bluetooth
Đèn báo tình trạng PIN
- Màu xanh lá cây: mức pin 30% – 100%.
- Màu xanh lá cây nhấp nháy: mức pin 10% – 30% (loa sẽ phát ra tiếng bíp)
- Màu đỏ nhấp nháy: mức pin dưới 10%
Hiệu suất đo đạc của máy GPS RTK eSurvey e200
Cùng giống như các dòng máy RTK của hãng eSurvey khác, eSurvey E200 được trạng bị main chủ 800 kênh, thu được tín hiệu đồng thời từ 8 hệ vệ tinh GPS, BDS, Glonass, Galileo, QZSS, IRNSS, SBAS và L-band.
Độ chính xác của máy đạt H: 8 mm + 1 ppm; V: 15 mm + 1 ppm khi đo RTK và H: 2 mm + 0.1 ppm; V: 3 mm + 0.4 ppm khi đo tĩnh.
Tuy nhiên, khi lấy dữ liệu mốc bằng phương pháp đo tĩnh, ta vẫn cần dẫn thủy chuẩn cho cao độ do cao độ do bằng các loại máy RTK có sai số lớn.
Điểm yếu duy nhất của e200 là không phát được radio trong, nên mỗi lần thiết lập trạm Base người dùng cần mang theo radio ngoài cồng kềnh hơn.
Tính năng đo nghiêng của eSurvey e200
eSurvey e200 được trang bị bộ cảm biến nghiêng IMU công nghệ MEMS tiên tiến, giúp tính toán được tọa độ điểm khi đo các điểm không thể dựng thẳng sào. Hỗ trợ đo nghiêng lên tới 60 độ và độ chính xác khoảng 3cm.
Mặc dù tính năng này rất quan trọng trong quá trình khảo sát khi đo các điểm khó hoặc không với tới, nhưng sai số cao hơn so với khi sào dựng thẳng.
Tính năng đo nghiêng được kích hoạt dễ dàng bằng một lần bấm và duy trì suốt quá trình di chuyển.
Để có được tính năng này, khách hàng sẽ phải thanh toán thêm một khoản tiền nhỏ tương ứng với bù nghiêng 30 độ hay 60 độ.
Dịch vụ hiệu chỉnh tín hiệu toàn cầu Atlas
Atlas là dịch vụ hiệu chỉnh tín hiệu toàn cầu dựa trên tín hiệu hệ vệ tinh L-band. Khi đăng ký dịch vụ này, eSurvey E200 có thể đạt tới độ chính xác hàng centimet mà không cần kết nối với trạm Base hoặc trạm Cors. Tại Việt Nam, dịch vụ này ít khi được sử dụng nhưng nó đặc biệt hữu dụng với ngành hàng hải.
Sai số khi sử dụng các gói dịch vụ Atlas:
- Atlas Basic: 50cm 95% (30cm RMS)
- H30: 30cm 95% (15cm RMS)
- H20: 8cm 95% (4cm RMS)
aRTK: Dịch vụ L-band miễn phí
Được phát triển bởi Atlas, công nghệ aRTK tiên tiến hoạt động trên tất cả thiết bị tương thích với Atlas. Khi bật aRTK, eSurvey E200 duy trì độ chính xác, tính ổn định khi tín hiệu hiệu chỉnh RTK bị mất kết nối. Dịch vụ này toàn toàn miễn phí.
Các giao thức kết nối khi sử dụng máy eSurvey e200
Kết nối bluetooth
Thường được sử dụng để kết nối sổ tay với thiết bị một cách nhanh chóng.
Kết nối 4G
Sử dụng nhiều nhất để kết nối với trạm Cors hoặc trạm Base 3G tư nhân.
Kết nối wifi
Được sử dụng chủ yếu trong việc mở web-ui, theo dõi và cài đặt thiết bị trên PC, điện thoại hoặc máy tính bảng
Kết nối radio
Sử dụng để kết nối với trạm Base khi đo radio. Tuy nhiên radio trong của e200 chỉ là loại RX nên chỉ thu.
Khả năng chống chịu của eSurvey e200
Bộ khung chắc chắn làm bằng hợp kim ma-giê cùng với thiết kế độc đáo giúp eSurvey e200 có khả năng chống chịu tốt khi liên tục phải làm việc ngoài trời.
Chống bụi nước IP67
- Chống bụi 100%
- Chống nước khi ngâm ở độ sâu 1m trong thời gian ngắn
Chống va đập
Chịu được lực rơi từ sào 2m hoặc rơi tự do ở độ cao 1.2m xuống nền bê tông.
Chống nhiệt độ
Hoạt động tốt trong thời tiết nắng gắt hoặc ở vùng băng giá. Nhiệt độ hoạt động -40℃ ~ +65℃
Báo giá máy eSurvey E200
Chi tiết thông số kỹ thuật máy eSurvey e200
Thông số GNSS
- Vệ tinh theo dõi:
- GPS: L1CA/L1P/L1C/L2P/L2C/L5
- BDS: B1I/B2I/B3I/B1C/B2a/B2b/ACEBOC
- GLONASS: G1/G2/G3, P1/P2
- GALILEO: E1/E5a/E5b/E6/ALTBOC
- QZSS: L1CA/L1C/L2C/L5/LEX
- IRNSS: L5
- SBAS1: L1, L5
- L-Band: Atlas H10/H30/Basic
- Số kênh: 800
- Tiếp cận tín hiệu: dưới 1s
- Khởi động lạnh: dưới 60s
- Khởi động thường: dưới 30s
- Khởi động nóng: dưới 10s
- Khởi tạo tín hiệu RTK: dưới 8s
- Độ tin cậy khởi tạo: trên 99.9%
- Tốc độ cập nhật: 10Hz – 50Hz
- Hệ điều hành: Linux
- Bộ nhớ trong: 8GB
Độ chính xác
- Đo tĩnh chế độ chính xác:
- H: 2 mm + 0.1 ppm
- V: 3 mm + 0.4 ppm
- Đo tĩnh nhanh
- H: 2.5 mm + 0.1 ppm
- V: 3.5 mm + 0.4 ppm
- Đo RTK
- 8 mm + 1 ppm
- V: 15 mm + 1 ppm
- Mã vi sai
- H: 0.25 m
- V: 0.45 m
- SBAS
- H: 0.3 m
- V: 0.6 m
- L-Band
- Atlas H10: 4 cm RMS
- Atlas H30: 15 cm RMS
- Atlas Basic: 30 cm RMS
Thông số nguồn điện
- Loại pin: pin trong loại Lithium-ion 7.2 V ~ 6800 mAh
- Hiệu điện thế: 9~28 VD có chống sock
- Thời gian đo RTK: Khoảng 10 giờ
- Thời gian đo tĩnh: Khoảng 14 giờ
- Thời gian sạc: Khoảng 4 giờ
Thông số radio trong
- Loại: RX (Chỉ có thể thu)
- Tần số: 410 ~ 470 MHz
- Độ giãn kênh: 12.5 KHz / 25 KHz
- Giao thức: Satel, PCC, TrimTalk, TrimMark III,South, HiTarget
Kết nối
- Internet: 4G hỗ trợ GSM /WCDMA/LTE
- Bluetooth: BT 5.0, BLE
- Wifi: 802.11 b/g/n
- SIM: Nano
- Cổng 5-Pin: Kết nối radio ngoài và dữ liệu NMEA
- Cổng Type-C: Sạc và truyền dữ liệu
- Web UI: Kiểm tra tình trạng thiết bị, thiết lập chế độ làm việc, cập nhật firmware & tải dữ liệu thô
- Dữ liệu đầu ra: GGA, ZDA, GSA, GSV, GST, VTG, RMC,GLL, Binary
- Dữ liệu hiệu chỉnh: CMR, CMR+, RTCM2, RTCM3, RTCM32
- Bù nghiêng: IMU công nghệ MEMS dynamic tùy chọn 30 hoặc 60 độ
Thông số vật lý
- Kích thước: Φ152 mm x H92 mm
- Trọng lượng: 915g
- Nhiệt độ hoạt động: -40℃ ~ +65℃
- Nhiệt độ lưu kho: -45℃ ~ +80℃
- Chống bụi nước: IP67
- Chống rung: Có
- Chống sốc: Được thiết kế để chịu được lực rơi từ sào 2m hoặc rơi tự do ở độ cao 1.2m xuống nền bê tông
- Chống ẩm: 100%
- Đèn báo: Vệ tinh, dữ liệu, bluetooth, nguồn
- Nút bấm: 1 nút nguồn trên thân mày
- Chứng chỉ: CE, FCC, NGS Calibration
