Nếu bạn đang tìm kiếm một giải pháp đo RTK có mức đầu tư thấp nhưng mang lại hiệu quả cao, thì máy thu tín hiệu vệ tinh GNSS Receiver eSurvey E100 là một lựa chọn không tồi.

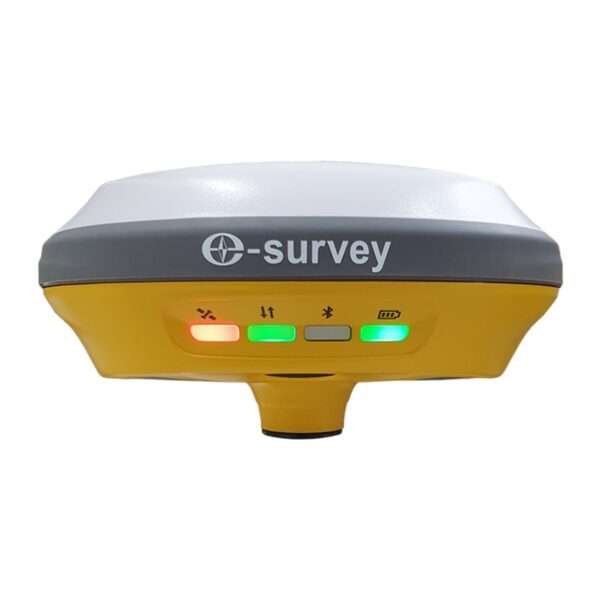

Tổng quan về máy GPS 2 tần số RTK eSurvey E100
HÌnh dạng & kích thước

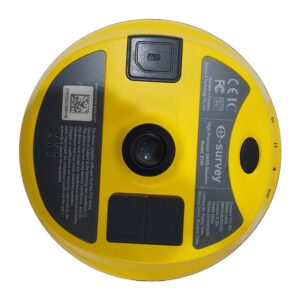

Với kích thước nhỏ gọn chỉ 148mmx62mm, eSurvey E100 có trọng lượng chỉ 900g. Mặt sau của máy sẽ gồm một nút vận hành và các khe cắm, cụ thể như hình chụp,
- 1 – Nút nguồn
- 2 – Khe cắm SIM
- 3 – Loa
- 4 – Cổng Type C
- 5 – Cổng 5-Pin
Như vậy, eSurvey E100 có thể kết nối mạng 4G, sạc bằng cổng Type-C và sử dụng Pin trong (Không tháo rời). Thiết bị của hãng eSurvey này không có cổng để gắn ăng-ten ngoài, đồng nghĩa với việc nó không được tích hợp radio trong nên chỉ có thể sử dụng làm rover.
Số kênh và tín hiệu vệ tinh có thể thu được
Sử dụng mainboard GNSS với 800 kênh, eSurvey E100 có thể thu cùng lúc tín hiệu từ 8 hệ vệ tinh khác nhau gồm: GPS, BDS, Glonass, Galileo, QZSS, IRNSS, SBAS và L-Band. Thực tế sử dụng cho thấy máy rất khỏe và ổn định ngay cả khi đi rừng, độ chính xác ở điều kiện lý tưởng có thể đạt: H: 8 mm + 1 ppm, V: 15 mm + 1 ppm khi đo động RTK và H: 2 mm + 0.1 ppm; V: 3 mm + 0.4 ppm khi đo tĩnh.
Kết nối
Với eSurvey E100, người dùng có thể dụng 1 trong 3 phương pháp sau để thực hiện kết nối:
Kết nối bluetooth
Kết nối wifi
Kết nối 4G
Tính năng đo nghiêng
Máy RTK eSurvey E100 sử dụng công nghệ MEMS tích hợp với cảm biến nghiêng IMU, giúp đo đạc các điểm không thể dựng thẳng sào mày như góc tường, hoặc những điểm khó tiếp cận.
- Khởi tạo nhanh chóng bằng một lần chạm trên sổ tay
- Có thể đo nghiêng liên tục trong quá trình di chuyển
- Có tính năng tìm điểm trên thực địa bằng sào nghiêng
- Độ nghiêng cho phép lên tới 60 độ
- Sai số nhỏ hơn 3cm khi đo nghiêng
- Chống nhiễu từ tính 100%
Dịch vụ hiệu chỉnh tín hiệu toàn cầu Atlas
Atlas là dịch vụ hiệu chỉnh tín hiệu toàn cầu dựa trên tín hiệu hệ vệ tinh L-band. Khi đăng ký dịch vụ này, eSurvey E100 cũng như các máy RTK eSurvey khác có thể đạt tới độ chính xác hàng centimet mà không cần kết nối với trạm Base hoặc trạm Cors. Tại Việt Nam, dịch vụ này ít khi được sử dụng nhưng nó đặc biệt hữu dụng với ngành hàng hải.
Sai số khi sử dụng các gói dịch vụ Atlas:
- Atlas Basic: 50cm 95% (30cm RMS)
- H30: 30cm 95% (15cm RMS)
- H20: 8cm 95% (4cm RMS)
aRTK: Dịch vụ L-band miễn phí
Được phát triển bởi Atlas, công nghệ aRTK tiên tiến hoạt động trên tất cả thiết bị tương thích với Atlas. Khi bật aRTK, eSurvey E100 duy trì độ chính xác, tính ổn định khi tín hiệu hiệu chỉnh RTK bị mất kết nối. Dịch vụ này toàn toàn miễn phí.
Pin của eSurvey e100 là pin liền
Bởi có kích thước cùng trọng lượng nhỏ, nên pin của máy RTK eSurvey E100 không có gì nổi bật khi được lắp bên trong máy:
- Dung lượng & cường độ pin: 7.2V, 6900mAh
- Thời gian đo tối đa: 9 giờ liên tục
- HThời gian sạc: Khoảng 4 giờ
Sử dụng Web User để cấu hình
Người dùng có thể dễ dàng càu đặt cầu hình máy GPS 2 tần eSurvey E100 trên giao diện Web-User thân thiện:
- Kết nối được PC, máy tính bảng và điện thoại
- Kiểm tra tình trạng thiết bị
- Thiết lập chế độ làm việc
- Tải dữ liệu thô
- Cập nhật Firmware
Các điểm nhấn đáng chú ý của máy GPS 2 tần eSurvey E100
Âm thanh thông minh
Âm thanh sẽ tự động phát ra để thông báo mỗi khi thiết bị thay đổi chế độ. Hoặc người dùng có thể nghe âm thanh để biết tình trạng máy bằng cách ấn lên nút nguồn.
Chống bụi nước IP67
eSurvey E100 chống bụi 100%, chống nước phun từ mọi hướng.
Chống sốc tốt
Được thiết kế để chịu được lực rơi từ sào 2m xuống nền bê tông. Hoặc rơi tự do từ độ cao 1.2m xuống nền bê tông.
Chống chịu tốt với môi trường
eSurvey e100 có thể hoạt động tốt trong các môi trường nóng & lạnh bởi nó được thiết kế để đo đạc trong dải nhiệt từ -30℃ ~ +65℃
Chất liệu hợp kim ma-giê
Lớp vỏ của eSurvey E100 được làm bằng hợp kim ma-giê cao cấp, giúp tăng khả năng chống va đập, tối ưu hóa khả năng thu phát tín hiệu, và không bao giờ bị gỉ sét.
Báo giá máy eSurvey E100
Thông số kỹ thuật chi tiết máy RTK eSurvey E100
Thông số GNSS
- Vệ tinh theo dõi:
- GPS: L1CA/L1P/L1C/L2P/L2C/L5
- BDS: B1I/B2I/B3I/B1C/B2a/B2b/ACEBOC
- GLONASS: G1/G2/G3, P1/P2
- GALILEO: E1/E5a/E5b/E6/ALTBOC
- QZSS: L1CA/L1C/L2C/L5/LEX
- IRNSS: L5
- SBAS1: L1, L5
- L-Band: Atlas H10/H30/Basic
- Số kênh: 800
- Tiếp cận tín hiệu: dưới 1s
- Khởi động lạnh: dưới 60s
- Khởi động thường: dưới 30s
- Khởi động nóng: dưới 10s
- Khởi tạo tín hiệu RTK: dưới 8s
- Độ tin cậy khởi tạo: trên 99.9%
- Tốc độ cập nhật: 10Hz – 50Hz
- Hệ điều hành: Linux
- Bộ nhớ trong: 8GB, hỗ trợ 32GB bộ nhớ ngoài
Sai số khi đo
- Đo tĩnh chế độ chính xác:
- H: 2 mm + 0.1 ppm
- V: 3 mm + 0.4 ppm
- Đo tĩnh nhanh
- H: 2.5 mm + 0.1 ppm
- V: 3.5 mm + 0.4 ppm
- Đo RTK
- 8 mm + 1 ppm
- V: 15 mm + 1 ppm
- Mã vi sai
- H: 0.25 m
- V: 0.45 m
- SBAS
- H: 0.3 m
- V: 0.6 m
- L-Band
- Atlas H10: 4 cm RMS
- Atlas H30: 15 cm RMS
- Atlas Basic: 30 cm RMS
Thông số nguồn điện
- Loại pin: pin trong loại Lithium-ion 7.2 V ~ 6800 mAh
- Thời gian đo RTK: Khoảng 10 giờ
- Thời gian đo tĩnh: Khoảng 14 giờ
- Thời gian sạc: Khoảng 4 giờ
Dữ liệu & kết nối
- Internet: Modem 4G, thông qua SIM 4G
- Bluetooth BT 5.0, BLE
- Cổng kết nối: Type-C, 5-Pin
- Kết nối Web UI: Xem tình trạng, cập nhật firmwaew, thiết lập chế độ làm việc, tải dữ liệu thô
- Âm thanh thông minh: Thông báo về sự thay đổi tình trạng thiết bị
- Dữ liệu NMEA: GGA, ZDA, GSA, GSV, GST, VTG, RMC, GLL, Binary
- Dữ liệu hiệu chỉnh: CMR, CMR+, RTCM2, RTCM3, RTCM32
- Bù nghiêng: Công nghệ MEMS hỗ trợ 30° hoặc60° tùy chọn
Thông số vật lý
- Kích thước: Φ148 mm x H60 mm
- Trọng lượng: 900±5 g
- Nhiệt độ hoạt động: -40℃ ~ +65℃
- Nhiệt độ lưu kho: -45℃ ~ +80℃
- Chống bụi nước: IP67
- Chống rung: Có
- Chống sốc: Được thiết kế để chịu được lực rơi từ sào 2m hoặc rơi tự do ở độ cao 1.2m xuống nền bê tông
- Chống ẩm: 100%
- Đèn báo: Vệ tinh, dữ liệu, bluetooth, nguồn
- Nút bấm: 1 nút nguồn trên thân mày
- Chứng chỉ: CE, FCC, NGS Calibration
