Có giá cao hơn so với các dòng máy GPS RTK khác, nhưng lại sở hữu nhiều tính năng khác biệt cùng cấu hình vượt trội giúp máy RTK eSurvey e800 luôn được chào đón bởi các chuyên gia ngành trắc địa.
3 Điểm khác biệt của eSurvey e800
Cầm trên tay máy RTK eSurvey e800, người dùng có thể thấy ngay 3 điều khác biệt của sản phẩm này so các máy khác:

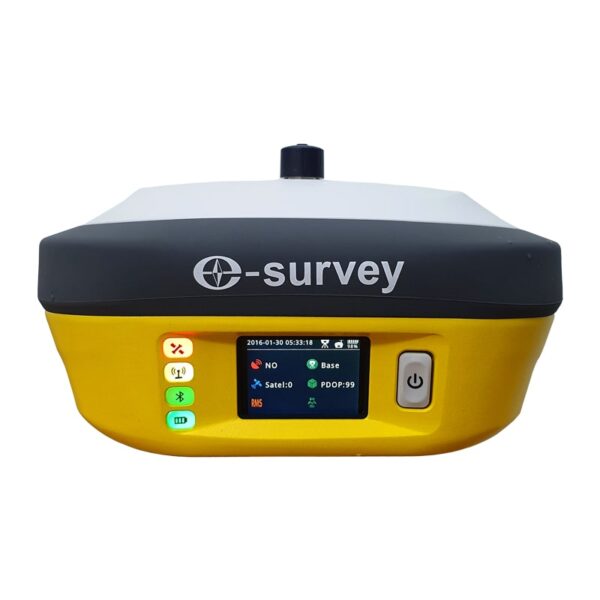

Điểm khác biệt 1: Màn hình cảm biến trên thân máy
Tuy chỉ có kích thước 1.45 inch, nhưng người dùng có thể sử dụng màn hình cảm ứng độ nét cao này để:
- Nắm bắt tình trạng hoạt động hiện tại của thiết bị
- Theo dõi được các thông số làm việc
- Đo ngay trên thân máy
- Cấu hình các chế độ đo, liên kết dữ liệu, định dạng dữ liệu, cài đặt ngôn ngữ…
Điểm khác biệt 2: Radi trong công suất 5W
Radio trong của eSurvey e800 có công suất lớn nhất so với các máy RTK hãng eSurvey khác, nên khi thiết lập đo Base sẽ không cần mang theo radio & ắc quy ngoài:
- Công suất điều chinh 2W/5W
- Tầm xa có thể đạt 10km
- Tương thích với hầu hết giao thức
Điểm khác biệt thứ 3: Có thể đo liên tục trong 15 giờ
Nhờ có pin Lithium-ion dung lượng lớn mà eSurvey e800 có thể đo liên tục trong 15 giờ đồng hồ:
- 7.2V, 13.600mAh
- Đo RTK liên tục trong 15 giờ
- Sạc đầy trong 5 giờ
Tổng quan vể máy RTK eSurvey e800

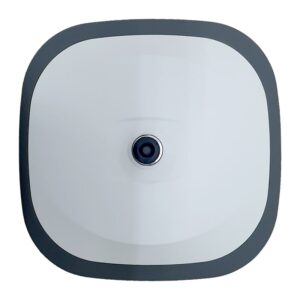

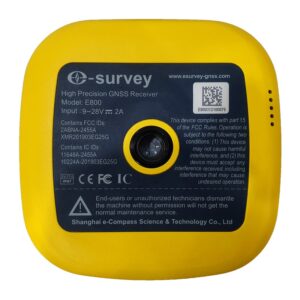

Về hình dạng và kích thước
eSurvey e800 có thiết kế vuông vắn, góc cạnh và có khá “nam tính”. Thân máy làm bằng chất liệu hợp kim ma-giê cao cấp bền chắc. Kích thước tổng thể 154 mm x 154 mm x 76 mm và trọng lượng 1.5kg. Tại giai đoạn 2020 – 2022 thì eSurvey e800 có thể nói là cồng kềnh và nặng nề hơn so với các máy RTK khác.
Các cổng giao tiếp trên thân máy
- 1 – Cổng cắm ăng-ten UHF
- 2 – Đèn tín hiệu
- 3 – Màn hình cảm ứng 1.45 inch
- 4 – Phím nguồn
- 5 – Cổng 5-pin để kết nối nguồn và radio ngoài
- 6 – Cổng type-C để sạc và truy cập dữ liệu
- 7 – Khe cắm Nano SIM
Các thao tác với nút nguồn
Thân máy có một phím bấm duy nhất là nút Power, có thể sử dụng như sau:
- Khởi động: nhấn và giữ nút trong 3 giây và nhả ra. Tất cả các đèn báo sẽ sáng
- Tắt thiết bị: nhấn và giữ trong 3 giây, thả ra cho đến khi bạn nghe thấy giọng nói “Power Off”, và nhấn lại để xác nhận
- Xem tình trạng thiết bị: Ấn 1 lần để màn hình sáng lên, sau đó thao tác trên màn hình để kiểm tra
- Tự kiểm tra: nhấn và giữ trong 3 giây, thả ra cho đến khi bạn nghe thấy giọng nói “Power Off”, rồi nhấn giữ trong 3 giây cho đến khi nghe thấy “Self-check”
Đèn tín hiệu của eSurvey e800 thể hiện thông tin gì?
Bên trái của màn hình cảm ứng máy eSurvey e800 có 4 đèn báo, người dùng cần nắm bắt được ý nghĩa để hiểu được tình trạng hiện tại của thiết bị, qua đó đưa ra phương án giải quyết.
Tình trạng vệ tinh
- Tắt: không có vệ tinh nhận
- Màu xanh lá cây: dung dịch cố định
- Đỏ nhấp nháy: nhận vệ tinh mà không có trạng thái giải pháp
- Màu xanh lá cây nhấp nháy: có giải pháp nhưng không cố định
- Nhấp nháy xanh đỏ xen kẽ: mainboard bất thường
Trạng thái liên kết dữ liệu
- Màu xanh lá cây: liên kết dữ liệu đã sẵn sàng để bắt đầu
- Màu xanh lục nhấp nháy: datalink đang truyền dữ liệu bình thường
- Màu xanh lam nhấp nháy: ánh sáng nhấp nháy theo khoảng thời gian với việc ghi dữ liệu thô được kích hoạt
Đèn báo bluetooth
- Trạng thái Bluetooth
- Tắt: Bluetooth không được kết nối
- Xanh lam: Đã kết nối Bluetooth
Đèn báo lượng pin còn lại
- Màu xanh lá cây: mức pin 30% – 100%
- Màu xanh lá cây nhấp nháy: mức pin 10% – 30% (loa sẽ phát ra tiếng bíp)
- Đỏ nhấp nháy: mức pin dưới 10%
Màn hình trên máy eSurvey e800 có chức năng gì
Người dùng có thể sử dụng màn hình cảm ứng trên thân máy để xem thông tin và cấu hình những chức năng cơ bản của thiết bị:
Các thông tin hiển thị trên màn hình chính:
- 1 + 2 – Thời gian, ngày tháng
- 3 – Tình trạng tín hiệu vệ tinh
- 4 – Số vệ tinh thu được
- 5 – HRMS
- 6 – Liên kết dữ liệu
- 7 – Lượng pin còn lại
- 8 – Chế độ làm việc
- 9 – PDOP
- 10 – VRMS
Từ màn hình chính, vuốt sang phải, người dùng sẽ nhận được thông tin thiết bị như vị trí cơ bản, phiên bản chương trình cơ sở và ngày hết hạn của thiết bị…
Thiết lập các chế độ trên màn hình e800
Người dùng có thể vuốt sang trái để thực hiện:
- Start/Stop: Đo và dừng đo
- Mode: Thiết lập chế độ đo tĩnh, chế độ Base, chế độ Rover
- Data link: Liên kết dữ liệu Radio, GPRS, External
- Diff: Định dạng dữ liệu (Chỉ thực hiện khi máy ở chế độ Base)
- Setting: Cài đặt thời gian đèn chờ, thay đổi ngôn ngữ…
- Return: Quay về màn hình chính
Các tính năng của máy RTK eSurvey e800
Máy RTK eSurvey e800 có khả năng định vị điểm chính xác, ổn định và đáng tin cậy, có thể kể đến như:
Khả năng định vị
Được trang bị main 800 kênh, máy RTK eSurvey e800 có thể thu cùng lúc tín hiệu của 8 hệ vệ tinh: GPS, BDS, Galileo, Glonass, QZSS, IRNSS, SBAS, L-band tại nhiều dải tần khác nhau. Điều này mang lại khả năng định vị chính xác, tin cậy, ổn định.
- Sai số đo tĩnh: H: 2mm + 0.1 ppm; V: 3mm + 0.4 ppm
- Sai số đo RTK: H: 8mm + 1.0 ppm; V: 15mm + 1 ppm
Thực tế, eSurvey e800 có thể đo đạc tốt ở khu vực hẻo lánh, hoặc dưới tán cây rậm rạp.
Khả năng đo nghiêng
Được trang bị cảm biến nghiêng IMU công nghệ MEMS, người dùng có thể đo đạc dễ dàng tại các điểm không thể dựng thẳng sào:
- Thiết lập trong 1 lần bấm, duy trì tính năng trong khi di chuyển
- Sử dụng ngay cả khi thực hiện tìm điểm
- Bù nghiêng 30° hoặc 60° (Phí khác nhau)
- Sai số dưới 3cm
- Không bị ảnh hưởng bởi từ tính
Tính năng aRTK và dịch vụ Atlas
Dịch vụ Atlas
Bởi theo thu được tín hiệu từ hệ vệ tinh L-band, nên eSurvey e800 có thể đăng ký sử dụng dịch vụ hiệu chỉnh tín hiệu toàn cầu Atlas. Dịch vụ này giúp máy định vị chính xác tới hàng centimet mà không cần kết nối trạm Base hoặc trạm Cors.
- Atlas basic: 50cm 95% (10cm RMS)
- Atlas H30: 30cm 95% (15cm RMS)
- Atlas H10: 8cm 95% (4cm RMS)
Dịch vụ này thực sự hữu ích cho ngành hàng hải, hoặc các cuộc đo đạc viễn thám.
Tính năng aRTK
Cũng được phát triển bởi Atlas, nhưng aRTK lại được tích hợp sẵn và sử dụng miễn phí.
Khi mất tín hiệu từ trạm Cors hoặc trạm Base vì một lý do nào đó, người dùng có thể bật aRTK lên và tiếp tục đo đạc trong khoảng thời gian ngắn trong khi chờ kết nối lại.
Điều này giúp ích khá nhiều bởi đôi khi người dùng cần đến nó để tiết kiệm thời gian chết.
Các hình thức kết nối máy RTK eSurvey e800
eSurvey e800 có đầy đủ các hình thức kết nối để người dùng có thể đo đạc bằng nhiều hình thức khác nhau.
Kết nối bluetooth
Người dùng sử dụng bluetooth để kết nối thiết bị với sổ tay nhằm thao tác mọi tính năng của máy hơn thông qua phần mềm SurPad.
Kết nối 4G
Lắp sim NANO hòa mạng 3G, 4G, người dùng có thể kết nối máy với trạm Cors hoặc trạm Base để tiến hành đo đạc.
Kết nối radio
Sử dụng máy eSurvey e800 để thu/phát radio công suất cao:
- Loại: TX & RX (Cả thu & phát)
- Công suất: 2/5W tùy chỉnh
- Tần số: 410 ~ 470 MHz
- Giãn kênh: 12.5 KHz / 25 KHz
- Tầm xa: 10km
Kết nối wifi
Người dùng có thể sử dụng wifi để kết nối thiết bị với PC, Smartphone hay máy tính bảng để mở trình duyệt UI. Thông qua Web UI, người dùng dễ dàng kiểm tra tình trạng thiết bị, cấu hình máy, tải dữ liệu thô hoặc cập nhật firmware.
Khả năng chống chịu của máy RTK eSurvey e800
Phải làm việc ngoài trời trong môi trường khắc nghiệt, máy RTK eSurvey e800 được thiết kế để chống chịu tốt với va đập, bụi nước, nhiệt độ.
Chống bụi nước IP67
- Chống thấm nước khi bị ngâm ở độ sâu 1m trong thời gian ngắn
- Chống bụi hoàn toàn
Chống va đập
Chịu được lực rơi từ sào 2m hoặc lực rơi tự do từ độ cao 1.2m xuống nền bê tông.
Chống nhiệt
- Nhiệt độ hoạt động: -30℃ ～ +65℃
- Nhiệt độ bảo quản: -40℃ ～ +80℃
Báo giá máy GPS RTK eSurvey e800
Chi tiết thông số kỹ thuật máy GPS 2 tần RTK eSurvey e800
Thông số GNSS
- Vệ tinh theo dõi:
- GPS: L1CA/L1P/L1C/L2P/L2C/L5
- BDS: B1I/B2I/B3I/B1C/B2a/B2b/ACEBOC
- GLONASS: G1/G2/G3, P1/P2
- GALILEO: E1/E5a/E5b/E6/ALTBOC
- QZSS: L1CA/L1C/L2C/L5/LEX
- IRNSS: L5
- SBAS1: L1, L5
- L-Band: Atlas H10/H30/Basic
- Số kênh: 800
- Tiếp cận tín hiệu: dưới 1s
- Khởi động lạnh: dưới 60s
- Khởi động thường: dưới 30s
- Khởi động nóng: dưới 10s
- Khởi tạo tín hiệu RTK: dưới 8s
- Độ tin cậy khởi tạo: trên 99.9%
- Tốc độ cập nhật: 10Hz – 50Hz
- Hệ điều hành: Linux
- Bộ nhớ trong: 32GB
Độ chính xác
- Đo tĩnh chế độ chính xác:
- H: 2 mm + 0.1 ppm
- V: 3 mm + 0.4 ppm
- Đo tĩnh nhanh
- H: 2.5 mm + 0.1 ppm
- V: 3.5 mm + 0.4 ppm
- Đo RTK
- 8 mm + 1 ppm
- V: 15 mm + 1 ppm
- Mã vi sai
- H: 0.25 m
- V: 0.45 m
- SBAS
- H: 0.3 m
- V: 0.6 m
- L-Band
- Atlas H10: 4 cm RMS
- Atlas H30: 15 cm RMS
- Atlas Basic: 30 cm RMS
Thông số nguồn điện
- Loại pin: pin trong loại Lithium-ion 7.2 V ~ 13600 mAh
- Hiệu điện thế: 9~28 VD có chống sock
- Thời gian đo RTK: Khoảng 15 giờ
- Thời gian sạc: Khoảng 5 giờ
Thông số radio trong
- Loại: RX & TX (cả thu và phát)
- Tần số: 410 ~ 470 MHz
- Độ giãn kênh: 12.5 KHz / 25 KHz
- Công suất phát: 2/5W tùy chỉnh
- Tầm xa: 10km tùy điều kiện địa hình & thời tiết
- Giao thức: Satel, PCC, TrimTalk, TrimMark III,South, HiTarget
Kết nối
- Internet: 4G hỗ trợ GSM /WCDMA/LTE
- Bluetooth: BT 5.0, BLE
- Wifi: 802.11 b/g/n
- SIM: Micro
- Cổng 5-Pin: Kết nối radio ngoài và dữ liệu NMEA
- Cổng Type-C: Sạc và truyền dữ liệu
- Web UI: Kiểm tra tình trạng thiết bị, thiết lập chế độ làm việc, cập nhật firmware & tải dữ liệu thô
- Dữ liệu đầu ra: GGA, ZDA, GSA, GSV, GST, VTG, RMC,GLL, Binary
- Dữ liệu hiệu chỉnh: CMR, CMR+, RTCM2, RTCM3, RTCM32
- Bù nghiêng: IMU công nghệ MEMS dynamic tùy chọn 30 hoặc 60 độ
Thông số vật lý
- Kích thước:154 mm x 154 mm x 76 mm
- Trọng lượng: 1500g
- Nhiệt độ hoạt động: -40℃ ~ +65℃
- Nhiệt độ lưu kho: -45℃ ~ +80℃
- Chống bụi nước: IP67
- Chống rung: Có
- Chống sốc: Được thiết kế để chịu được lực rơi từ sào 2m hoặc rơi tự do ở độ cao 1.2m xuống nền bê tông
- Chống ẩm: 100%
- Đèn báo: Vệ tinh, dữ liệu, bluetooth, nguồn
- Nút bấm: 1 nút nguồn trên thân mày
- Chứng chỉ: CE, FCC, NGS Calibration
